Aplicaciones de la Válvula Reductora de Presión Inox
Fontanería, calefacción, redes de agua y fluidos en general que no sean corrosivos. Todos los fluidos deben estar exentos de cal y de partículas sólidas. Esta válvula reguladora de presión es un dispositivo especial para conseguir el ajuste de la presión de salida deseada.
Condiciones de trabajo
Rango de temperatura de 0 °C a 80 °C. Se aconseja trabajar a una temperatura no superior a 50 °C.
Presión máxima de entrada: 16 bar.
Ajuste de presión de salida de 2 a 8 bar. Se suministra con un ajuste de presión de 3 bar.
Antes de su instalación, leer detenidamente la ficha técnica del producto.
Particularidad
Cuando no hay consumo, esta válvula mantiene la presión de salida a la que se ha ajustado.
Además, dispone de una salida con rosca M14 × 1,5 o 1/4″ para acoplar un manómetro, si se desea (no incluido).
Código
5860120000
5860340000
5860100000
5860114000
5860112000
5860200000
Medida
1/2″
3/4″
1″
1.1/4″
1.1/2″
2″
DN
15
20
25
32
40
50
PN
16
16
16
16
16
16
Tamiz
12
12
12
12
12
12
Emb. U. / G.
1 / 36
1 / 36
1 / 24
1 / 18
1 / 8
1 / 8

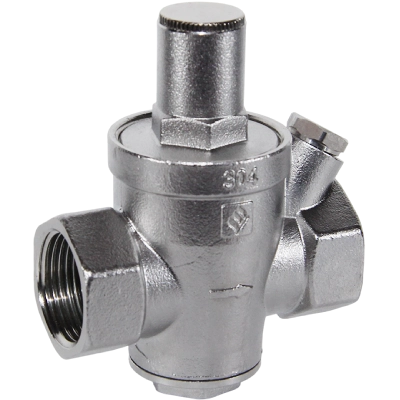

Válvula reductora de presión inox para fontanería y calefacción
La válvula reductora de presión inox AISI 304 cuenta con conexiones hembra-hembra (H-H). Permite ajustar la presión de salida en las aplicaciones indicadas, dentro de las condiciones de trabajo especificadas.
Su ajuste de fábrica de 3 bar puede modificarse si la instalación necesita otro valor. Para ello, dispone de un intervalo de regulación de 2 a 8 bar.
Además, mantiene la presión ajustada cuando no hay consumo. Esta particularidad resulta relevante en instalaciones donde la demanda de agua varía a lo largo del día.
Consulta de la presión mediante manómetro
La conexión para manómetro permite incorporar un instrumento de lectura de la presión. Así, puedes consultar el valor sin depender únicamente del ajuste realizado.
El manómetro se adquiere por separado. Por eso, antes de seleccionarlo, comprueba la rosca de conexión que corresponde a la referencia del producto.
Qué comprobar antes del montaje
Antes de instalar esta válvula reductora de presión inox, revisa la presión de entrada, la temperatura y las características del fluido. Estos datos deben respetar las condiciones de trabajo del producto.
Aunque el rango de temperatura alcanza los 80 °C, el fabricante aconseja no superar los 50 °C durante el funcionamiento. Asimismo, el fluido debe estar exento de cal y partículas sólidas.
Consulta la ficha técnica para conocer las indicaciones de instalación y ajuste antes de comenzar el montaje.
